您的位置:首页 >> 产品展示 >> 光纤激光切割设备

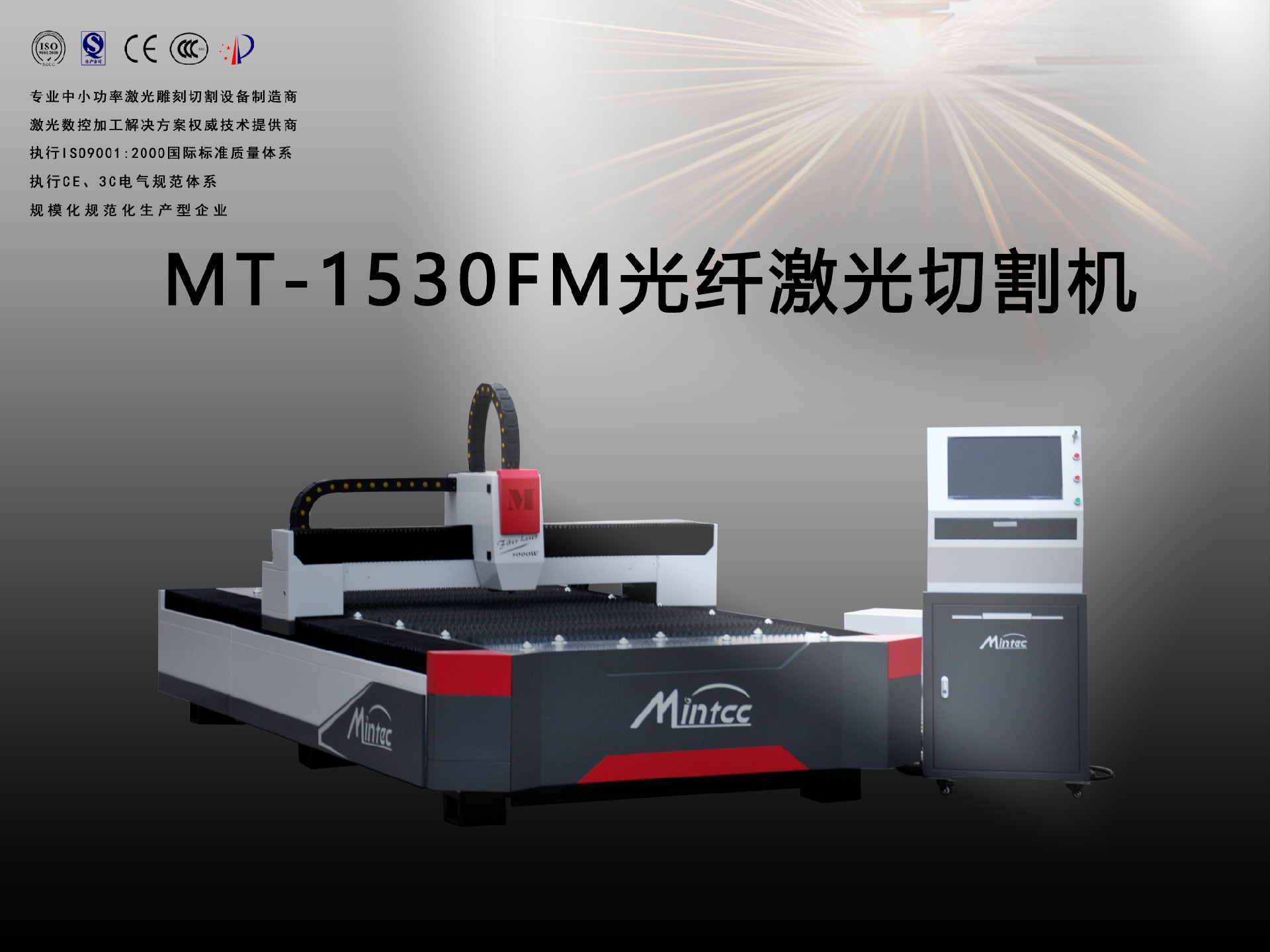

MT-1530FM光纤激光切割机1500w

产品描述:MT-1530FM光纤激光切割机是采用光纤激光发生器,光斑质量好,光功率密度均匀,输出光功率稳定,可实现高精密切割;传动结构采用进口高精密齿轮齿条及直线导轨,龙门双电机系统,确保整机稳定可靠,动态性能好,带负载能力强。是集激光切割、精密机械、运动控制技术等科学于一体的高新技术产品,具有高速度、高精度、高性价比...
联系电话:400-089-2006
  • 产品详情
  • 技术参数
  • 可选配置
  • 视频演示

          MT-1530FM光纤激光切割机是采用光纤激光发生器,光斑质量好,光功率密度均匀,输出光功率稳定,可实现高精密切割;传动结构采用进口高精密齿轮齿条及直线导轨,龙门双电机系统,确保整机稳定可靠,动态性能好,带负载能力强。是集激光切割、精密机械、运动控制技术等科学于一体的高新技术产品,具有高速度、高精度、高性价比的特点。


          未标题-2 拷贝.jpg

          产品主要特点

          工业级机床设计,全部配件行业顶级标准。所有配件全部保真,如假包退。

          ②采用桥式龙门式中驱结构,齿条双伺服驱动结构,高惯量大力矩日本安川伺服电机。台湾精密齿条,高精度精密减速机,最大加速度可达到0.8G。确保高速度、高精度运转。

          机床床身重型管板焊接结构,一体化的铸铝龙门。精密龙门加工中心精铣加工,二次退火,有效消除应力。

          ④高性能光纤激光器及精密切割头。

          .高性能激光切割控制系统,全闭环控制。

          .Z轴精密工业线性模组系统

          .独立控制机柜,工业机床地脚,易初机床拖链电缆。

          .欧洲电气标准设计,施耐德电气元件。


          光纤激光切割特性


          ①. 光纤激光器电-光转化效率高,转换效率达30%以上,可大幅度节约工作时的耗电,节省运行成本,达到最高的生产效率;切割效果相比其它类型切割设备,更加精密,稳定性更高(如等离子切割)

          ②.激光器运行时仅仅需要电能,不需要产生激光的额外气体,具有最低的运行和维护费用;

          ③.光纤激光器的输出波长为1.064微米,是CO2波长的1/10,输出的光束质量好,功率密度高,非常有利于金属材料的吸收,具有卓越的切割能力,从而使加工的费用最低;

          ④. 整机光路由光纤传输,结构稳定,外光路免维护;

          ⑤.采用桥式龙门式齿条双驱结构,最大空程80m/min.  0.8G加速度;

          ⑥.横梁采用拉制工艺及精加工工艺制造而成,重量轻,刚性高。动态性能好。



          ⑦重型焊接床身,进口龙门铣精加工,经回火处理并震动时效消除应力,机床变形工差在0.02mm内。

          ⑧.国内顶级切割头,切割头中含有双层保护镜片,使聚焦镜等贵重的易耗品消耗量极少;

          ⑨.专业的激光切割软件,具有图形排样及尖角平滑处理功能,可实现高速打孔及标刻功能;

          行业应用

          应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、粮食机械、纺织机械、工程机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工、厨具加工等各种制造加工行业。

          加工材料

          不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌板、酸洗板、铜、银、金、钛等金属板材切割。

          加工优势

          (1) 精度高,速度快,切缝窄,热影响区最小,切割面光滑无毛刺。

          (2) 激光切割头不会与材料表面相接触,不划伤工件。

          (3) 切缝最窄,热影响区最小,工件局部变形极小,无机械变形。

          (4) 加工柔性好,可以加工任意图形。

          (5) 可以对钢板、不锈钢、铝合金板、硬质合金等任何硬度的材质进行无变形切割。




          重型机床设计

          重型管板焊接结构

          精密龙门加工中心精铣加工

          二次退火,有效消除应力




          日本安川 Yasakawa
          富士FUJI伺服电机



          台湾 PMI  Hiwin 直线导轨

          台湾品牌研磨齿条
          精密机床机装配




          日本电产新宝精密减速机

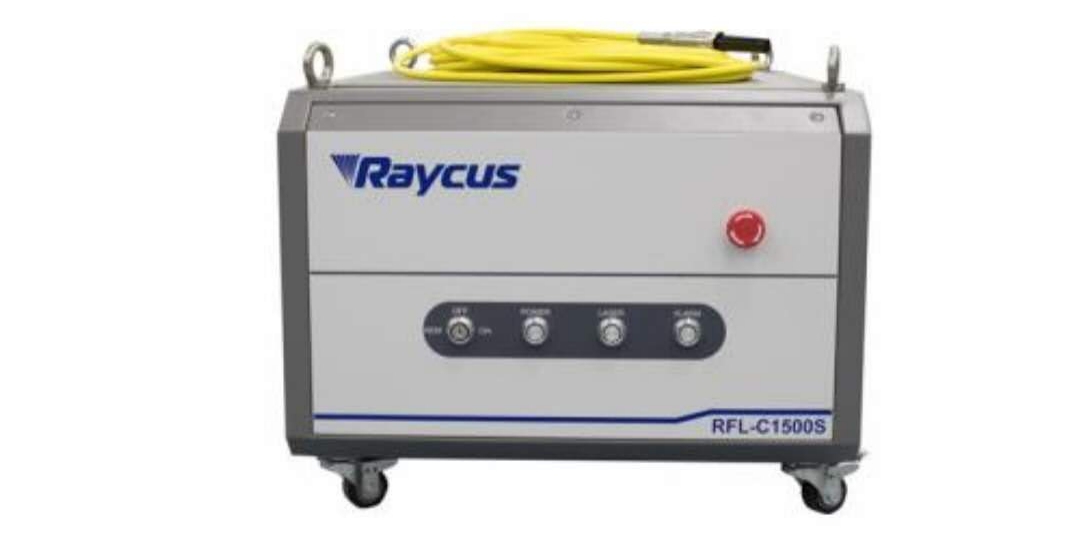

          锐科IPG光纤激光器

          其它品牌激光器可选配
          pj6.jpgCypcut


          工业级切割控制系统和随动系统




          德国品牌A-CATTER

          或瑞士品牌RAYTOOLS切割头




          符合CE标准的电气标准

          搭载施耐德电气元件




          日本SMC气动元件

          Z轴采用工业模组滑台

          更高精度和可靠性保障

          更好保障激光头的寿命





          独立控制柜

          更工业的控制电气标准




          广州特域工业冷水机

      铭泰切割样品展示




      型号MT-1530FM
      激光类型光纤激光器 波长:1064nm
      激光功率1000W/1500W/2000W/3000W选配
      加工幅面≥1500X3000mm
      空程速度60m/min
      切割速度0-40m/min
      切割厚度不锈钢6mm 碳钢16mm(1500W为例)
      定位精度0.01mm
      最大加速度0.8G
      传动方式龙门式齿条双驱,伺服电机系统.XYZ三轴传动
      激光能量控制
      软件控制(0-100%非线性可调)或0-5V模拟量手动调节
      支持图像格式AI,PLT,DXF
      供电方式380V/50Hz(标配)
      切割台面
      金属专用齿形平台
      分层分色输出支持
      通讯方式USB/网线/U盘载入
      工作环境温度0-45℃   湿度:<80%(无凝水)
      外型尺寸2300X4500X1700mm(不含控制台)
      整机功率≤15KWA (激光1500W为例)
