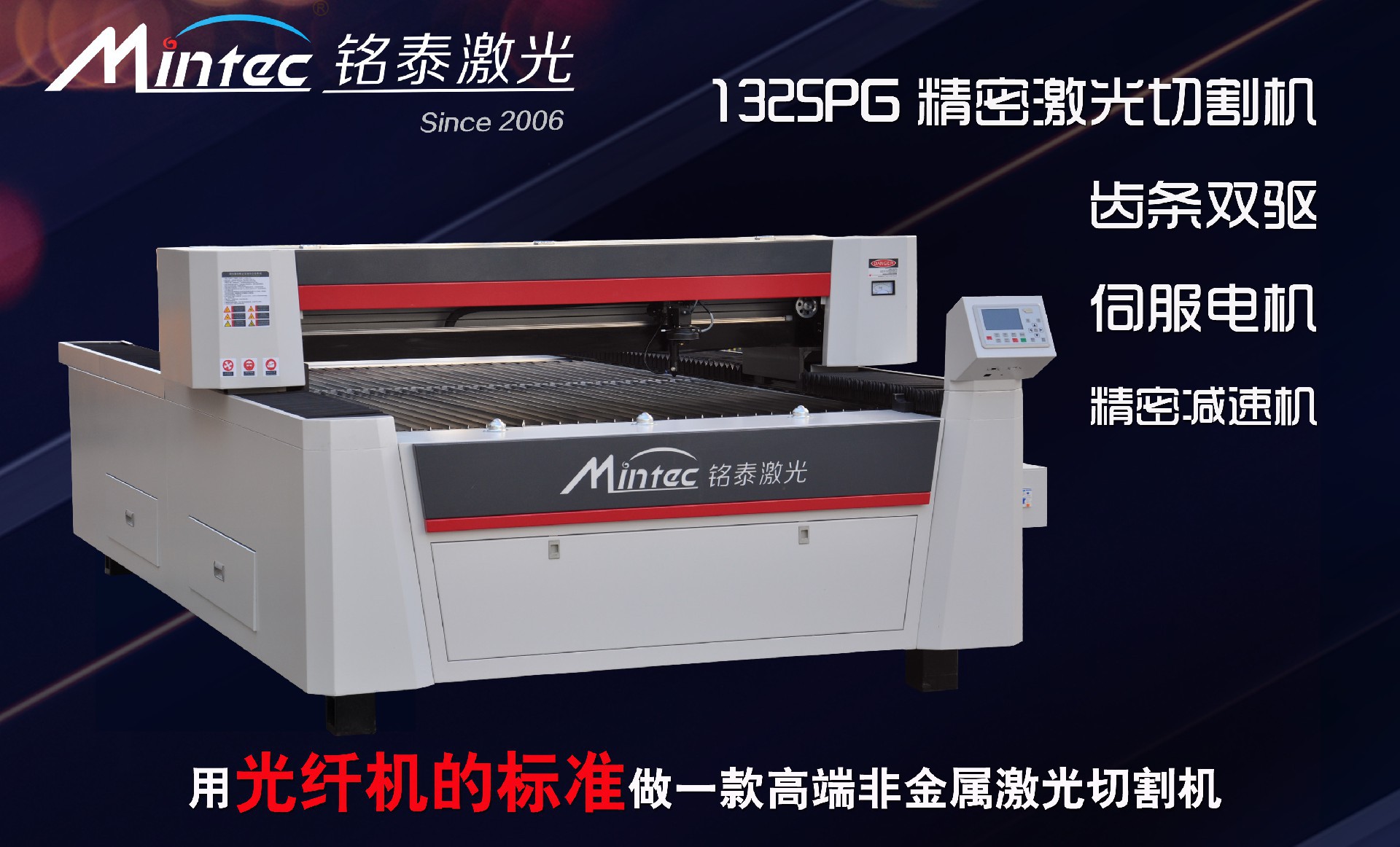

MT-1325PG-300W非金属激光切割机

产品描述:1.机床特性① 独特的传动方式,在速度、平稳性和精度达到最佳的组合。满足高速度平稳高精度切割需求。② Y轴结构完全传承成熟稳定的光纤机结构,高精密齿条传动,配套日本电产新宝减速机。双驱结构,二台日本富士伺服电机两驱。③ X轴采用精密丝杠传动方式,富士伺服电机驱动。④ XY全伺服电机传动。(注:非混合伺服...
联系电话:400-089-2006
  • 产品详情
  • 技术参数
  • 可选配置
  • 视频演示



      机床特性

      ① Y轴齿条双驱+X轴丝杠混合传动方独特的传动方式,在速度、平稳性和精度达到最佳的组合。满足高速度平稳高精度切割需求。解决目前全丝杠机器单驱无法满足高负载和高速度要求。

      ② Y轴结构完全传承成熟稳定的光纤机结构,高精密齿条传动,配套日本电产新宝减速机。双驱结构,二台日本富士伺服电机两驱。

      ③ X轴采用精密丝杠传动方式,富士伺服电机驱动。

      ④ XY全伺服电机传动。(注:非混合伺服)

      ⑤ 精密打表装配,床身数控加工,工业机床机标准。

      ⑥ 传动组件多次优化,传动结构刚性和连结方式及龙门架构进行了力学测试和独特的设计优化。把龙门高速运动和刹车时的振动降低到很小。

      注:由于激光管安装在龙门上随龙门运动,设备在运行和刹车时产生的振动。对激光管的稳定性特别是300W以上多支激光管折叠或合束的激光管会带来一定的伤害,影响激光管寿命甚至带来直接损坏。另外,振动对光路可靠性也有很大影响。振动中的外导光路对切割效果和切割能量有很大影响。

      ⑦采用原装正品台湾PMI或HIWIN直线导轨。




      1.自主研发原创:Y轴齿条双驱+X轴丝杠混合传动方式


      特点:满足300W用户对高速度切割要求,Y轴双伺服电机驱动满足300W激光管高负载下实现高速切割要求。同时独特的传动结构和精密装配实现切割平稳性和更好的切割效果。普通机型在快速切割时(速度超过30mm/s)切割断面会有明显的锯齿状。该机型满足在120mm/s的速度下切割断面光滑。


      120mm/s高速切割平稳性及切割效果视频

      扫码观看演示视频→→



      2.多联桥式龙门结构---高速下更平稳特性满足高精度和切割质量


       特点:独特的龙门结构和传动组件,定制参数的减速机和自主模具的航空级铝型材,龙门立柱独特的结构设计,配合精密装配。经过十几批产品反复优化完善更好的抑制了机床运行时的震动及振动(特别是加减速和换向时)达到高速下高切割质量。振动时激光的光路和光束直接影响切割效果和切割速度,同时激光管更稳定可靠。


      附:正常机床工作时低振动视频

      (龙门上的水瓶中水的晃动来证实机床工作时的振动)


      扫码观看演示视频→→


      3. 多三角支撑的重型床身结构

       特点:床身所有支撑和受力面全采用三角形支撑结构,床身上12上三解形加多立柱组成。床身全部采用更厚的钢管焊接,经过时效处理,安装面数控龙门加工中心精铣加工,并数控打孔定位。保证了设备的坚实基础,用料扎实良心。可任意和同类产品床身对比。确保机床运输不变形,更长寿命使用不变形。理论保精度寿命20年(标准维护和调校前提下)。




      4.独立控制柜及高低压电控分离布线

      特点:新款升级独立控制柜,可放置电脑和挂置显示器,操作更方便。独立控制柜一般在20万以上高端光纤切割机标准配置。 电气柜在机床内置入,控制部分装在独立的控制柜,激光电源为高压装载龙门与激光管相邻更短的高压线减少高压干扰更稳定可靠。三区分离的电路设计使电路系统更可靠,减少干扰,更大提升稳定性和故障率。




      5.X轴丝杠传动组件采用密封式工业直线模组。精密更高,防尘结构寿命更长、维护量小

      6. 龙门随动吸风+双下吸风= 三吸风设计。配套立体吸风装置.更好的解决大幅面裁床开放结构的排风和环境问题。

      光学特性和其它特性

      ①采用300W高功率激光管。双管折叠平衡腔结构,激光管出光调节头设计更好的激光模式。大理石支架,双高压设计,双电源同步供电,寿命和稳定性好。

      ②支持大功率更可靠的光学镜片。反射镜硅基镀金材料直径30mm,工业级精密光学支架并配有镜片水冷功能。

      ③高功率水冷激光头,聚焦镜模块化更换或选配,兼容多种20/25/30直径和多种焦距的聚焦镜,切割气嘴高度可自由调节。

      ④专利技术的激光头(专利号:ZL2019 2 1084436.8实用新型专利),镜片冷却和防污染设计,双吹气设计,更好的提高切面质量,降低着火风险。

      ⑤针对300W高速切割特性优化了的软件控光方式和运动控制算法。专利技术的零点复位方式。

      ⑥更精准的CCD定位巡边切割配套。

      注:以上所述的专利技术,专利号为:ZL201921084436.8,ZL20192 1084421.1,ZL201921238772.3等,专利类型为实用新型专利。





























      型号1325PG
      激光类型Co2封离式激光器 波长10.6μm

      激光功率100W/130W/150W/180W/200W/300W (选配)
      加工幅面≥1250X2450mm
      空程速度0-60000mm/min
      切割速度0-12000mm/min
      切割厚度0-30mm(150W 以亚克力为例)
      定位精度0.01mm
      最大扫描精度2500DPI
      最小成型文字雕刻加工:汉字2mmX2mm,英文1mmX1mm
      激光能量控制
      软件控制(0-100%非线性可调)或0-5V模拟量手动调节
      支持图像格式AI,PLT,DXF,DST,BMP,
      供电方式220V/50Hz(标配),可选220V/60HZ或110V/60Hz
      雕刻台面
      刀条、蜂窝可选
      分层分色输出支持
      通讯方式USB/网线/U盘载入
      工作环境温度0-45℃   湿度:<80%(无凝水)
      外型尺寸2100X3600X1200mm
      整机功率2500W (激光150W)

      300W切割能力参考表(对比150W激光参考)

      材料名称

      厚度

      300W切割参数

      150-180W切割参数

      切割速度

      最佳切割速度

      切割速度

      亚克力

      3mm

      80-100mm/s

      80mm/s

      40-60mm/s

      5mm

      40-50 mm/s

      40mm/s

      20-28mm/s

      8mm

      20-25mm/s

      20mm/s

      10-15mm/s

      15mm

      8-12mm/s

      8mm/s

      2-4mm/s

      20mm

      5-7mm/s

      4mm/s

      1-1.5mm/s

      30mm

      2-3mm/s

      2mm/s

      0.6-1mm/s

      注:以上速度仅供参考最快切割速度受材料差异、环境差异、电压等影响会有差异。

      最佳切割速度是指以新激光管为例保证切割效果的速度。
